3 Bước đấu nối led full color 1903

Chắc hẳn các bạn rất quen thuộc với mạch led full color nháy theo nhạc với các màu sắc ấn tượng được tùy biến thay đổi hiệu ứng thường được ứng dụng làm biển quảng cáo chạy chữ hay trang trí phòng KARAOKE hoặc QUÁN BAR chạy hiệu ứng flash đẹp mắt, sống động.

Ngọc Bảo Long xin hướng dẫn 3 bướcđấu nối led full màu1903 phổ biến nhất hiện nay, các bạn có thể dễ dàng lắp đặt cho mọi ứng dụng, công trình, trang trí sự kiện của mình dễ dàng. Đảm bảo 100% là dự án của bạn sẽ chạy ổn định, độ sáng led đồng đều, hạn chế nhiễu tối đa.

Bước 1 : Đấu Nối Tín Hiệu của LED về Mạch

+ Cơ chế hoạt động của led full color là nó sẽ truyền tín hiệu NỐI TIẾP : – Hay nói cách khác tín hiệu sẽ truyền NỐI TIẾP từ con led này đến con led khác, led số 1 đến led số 2, rồi số 3, cứ như vậy cho đến hết.

– Bởi vậy chúng ta cần phải phân biệt ĐẦU VÀO (nhận dữ liệu) và ĐẦU RA (đẩy dữ liệu) trên led để chúng hoạt động theo cơ chế đó

– Và ở đây 3 dây tín hiệu là GND, DATA, CLOCK phải được nối LIÊN TIẾP từ con ĐẦU TIÊN cho đến con CUỐI CÙNG. Đồng nghĩa với việc nếu như 1 con led nào đó chết hay là tín hiệu bị ngắt ở giữa thì các led phía sau nó sẽ không hoạt động nữa. Trừ đi loại led IC9883 bởi nó có khả năng tự động bỏ qua led chết.

XÁC ĐỊNH CHIỀU VÀO RA của led full color. Chúng ta có thể dễ dàng xách định nó thông qua mũi tên trên PCB hoặc là vỏ đèn LED. Trường hợp nếu led không có mũi tên thì chúng ta phải tiến hành test thử để xác định chiều.

Xác định dây : DƯƠNG – ÂM – DATA –CLOCK với CHỨC NĂNG – MÀU DÂY TƯƠNG ỨNG.

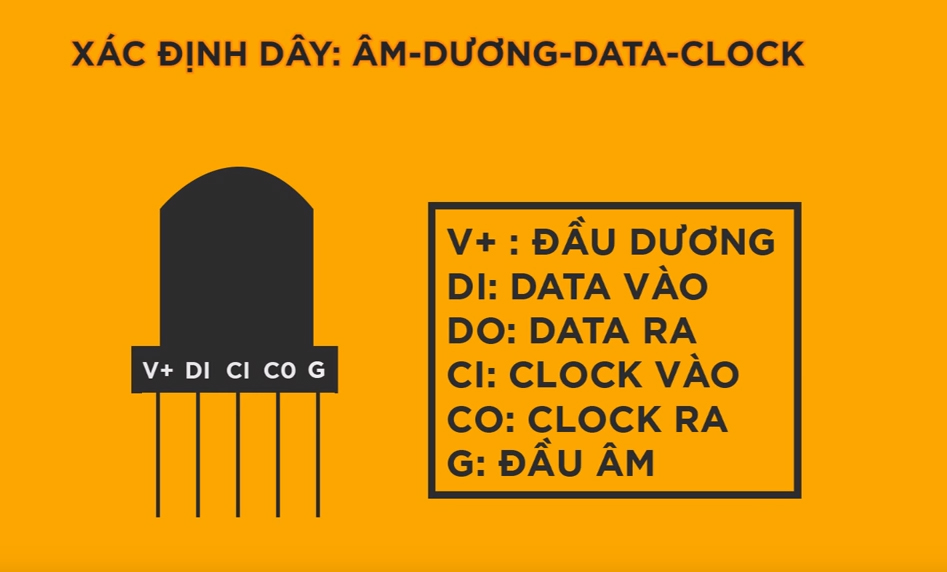

Cách 1: Nếu trên PCB in sẵn các ký tự : V+ ~ DƯƠNG, DI ~ DATA ĐẦU VÀO, D0 ~ DATA ĐẦU RA, CI ~ CLOCK ĐẦU RA, C0 ~CLOCK ĐẦU RA, G hoặc GND ~ÂM, thì quá ngon rồi. Nhìn vào đó ta có thể xác định được.

Cách 2: Khi trên PCB không có in các ký tự đó, ta vẫn có thể xác định được dây với cách sau :

+ Với LEDFull 3 Dây : ta có 3 dây DƯƠNG – ÂM – DATA

– DƯƠNG – luôn là MÀU ĐỎ

– ÂM – luôn là dây thò ra cùng màu đỏ ( ở đây ta có thể thấy là dây màu trắng )

– DATA – là dây màu còn lại ( ở đây là dây màu xanh lá )

+ Với LEDFull 4 Dây : ta có 4 dây DƯƠNG – ÂM – DATA –CLOCK

– DƯƠNG – luôn là MÀU ĐỎ

– ÂM – luôn là dây thò ra cùng màu đỏ ( ở đây ta có thể thấy là dây màu trắng )

– DATA – CLOCK : random 2 màu còn lại, lúc này ta chỉ còn 2 trường hợp, thử 1 trong 2 là biết chính xác.

Cách 3: Hỏi nhà cung cấp cửa hàng mua bán led full dây color mà bạn mua hàng.

Bước 2 : Đấu Nối Công Suất ( Dương Âm ) của LED về Nguồn

500-600led fullcolor F8 D12 thì chúng ta sẽ phải cần 1 nguồn 5V-60A. Bởi vậy nếu các bạn sử dụng số lượng led lớn hơn con số trên thì chúng ta sẽ phải sử dụng nhiều nguồn được mắc thông âm với nhau. Đấu nối tất cả đầu Dương của led về VCC nguồn, và tất cả đầu âm về GDN nguồn. THÔNG ÂM giữa các NGUỒN.

Bước 3 : Đấu Nguồn cho Mạch hoạt động

Đấu 2 dây âm dương từ nguồn về 2 cọc VCC và GND của mạch . Sau đó tiến hành cấp nguồn cho mạch hoạt động là tiến trình đấu nối của chúng ta đã hoàn thành .
